Промышленные электростатические фильтры RYDAIR с УФ лампой - очистка воздуха.
П Р О Д У К Ц И Я R y d A i R
МОДУЛЬНЫЕ КАНАЛЬНЫЕ ПРОМЫШЛЕННЫЕ ЭЛЕКТРОСТАТИЧЕСКИЕ ФИЛЬТРЫ С УФ ЛАМПОЙ

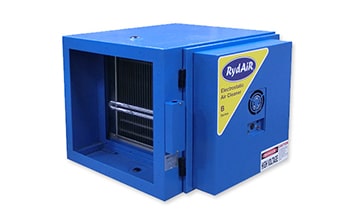

Модель RY2500B-UV

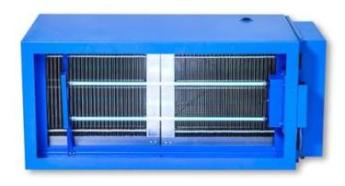

Модель RY5000B-UV

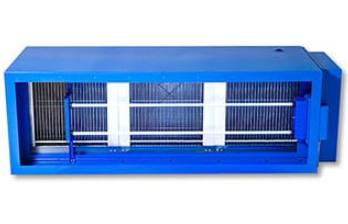

Модель RY7500B-UV
Модель RY10000B-UV
ДВЕ ТЕХНОЛОГИИ ФИЛЬТРАЦИИ В ОДНОМ ФИЛЬТРЕ
Модели серии RY-UV были специально разработаны для коммерческих кухонных приложений, и соединили в себе технологии электростатической фильтрации и ультрафиолетового озонирования для удаления дыма, масла, жира и запахов из выхлопной системы кухни.
Электростатический воздухоочиститель RydAiR улавливает загрязнения от кухонных плит на предварительных сетчатых фильтрах и электростатических ячейках. Озон также входит в контакт с дымом и запахами. Так как, УФ озон состоит из 3-х атомов кислорода по сравнению с обычным 2-х атомным кислородом, он связывает один из своих атомов с атомом загрязнения, и таким образом, разрушает его. Озон особенно эффективен при разрушении частиц дыма и запаха, устраняя загрязняющие вещества, и идеально подходит для кухонных вытяжных систем.
Разогретое масло и жир, вытягиваемые из кухни ресторанов, со временем налипает в вытяжных зонтах, вентиляционных воздуховодах и вентиляторе. Когда элементы вытяжной системы кухни не очищаются на регулярной основе, это создает потенциальную опасность возникновения пожара. Установка электростатических фильтров с УФ лампами позволит не засорять воздуховоды, так как все загрязнения оседают в очистителе воздуха.
Параметры | RY2500B-UV | RY5000B-UV | RY7500B-UV | RY10000B-UV |
| производительность м3/час | 1000 - 2500 | 2000 - 5000 | 3000 - 7500 | 4000 - 10000 |
| потребляемая мощность, Вт | 50 | 75 | 105 | 125 |
| электростатическая ячейка, шт. | 1 | 2 | 3 | 4 |
пред фильтр, шт. | 1 | 2 | 3 | 4 |
| UV озоновая лампа шт. / Вт | 1 / 65 | 2 / 75 | 2 / 90 | 2 / 90 |
| вес, кг | 55 | 90 | 122 | 154 |
| длина х ширина х высота, мм | 620 х 694 х 540 | 620 х 1243 х 540 | 620 х 1790 х 540 | 620 х 2338 х 540 |
| электропитание | 240В / 1Ф / 50Гц | |||
| уровень шума, дБа | нет | |||

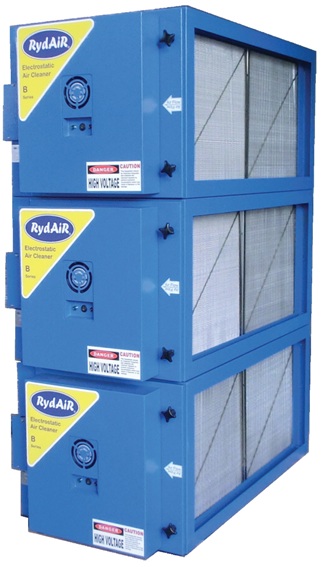

RY5000B-3
Варианты компоновки фильтров

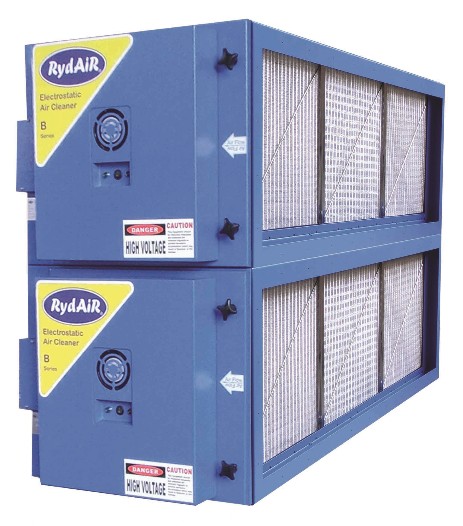

RY7500B-2
ОСОБЕННОСТИ КОНСТРУКЦИИ ФИЛЬТРА
- корпус фильтра гальванизированная сталь толщиной 1,4 мм
- блок питания высоковольтный модуль в защинтом корпусе
- защита от электрической дуги и короткого замыкания
- автоматическое включение питания после прерывания
- BMS модуль (система управления зданием)
- автоматическое отключение питания при открытии двери
- светодиодный индикатор работы и обслуживания
- клеммы для дистанционной индикации работы и обслуживания
ЭФФЕКТИВНОСТЬ РАБОТЫ ФИЛЬТРА
- DOP Test : до 95% одинарного фильтра, до 99% сдвоенный фильтр
- ASHRAE 52.2-2012 : до 96% одинарного, до 99% сдвоенный фильтр
- NIOSH** 5026 OIL MIST FIELD TEST : до 96% одинарный фильтр
- соответствует рейтингу MERV 15 при скорости от 2.5 до 3.8 м/с
Модель протестирована на стандарты ASHRAE в Blue Haven Technologies KY USA.

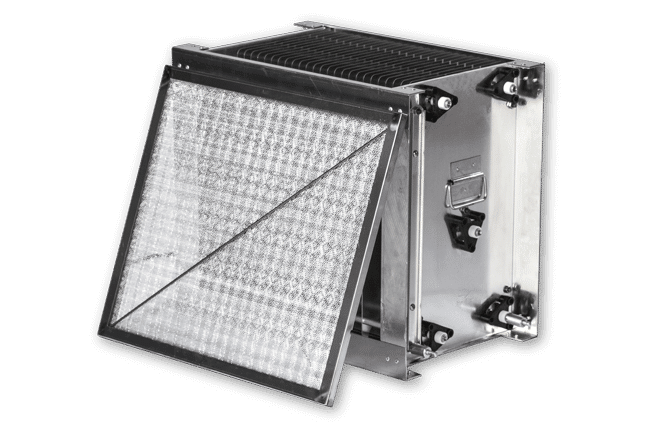

ЭЛЕКТРОСТАТИЧЕСКАЯ ЯЧЕЙКА
- ячейка состоит из материалов, предназначенных для длительной работы
- напряжение на ячейке ионизатор: 12 кВ, коллектор: 6 кВ
- размеры электростатической ячейки W: 550мм, L: 340мм, H: 472мм
- фильтрующая плошадь электростатической ячейки 6,07 м2
- коллекторные собирающие пластины из алюминия 59 шт.
- падение давления до 20 Па, с пред-фильтром max. 100 Па
- вес 16,5 кг

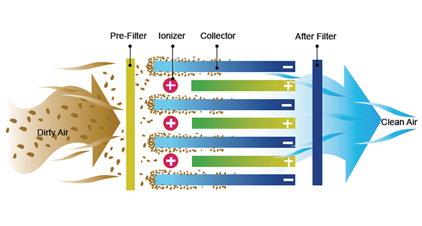

КАК РАБОТАЕТ ЭЛЕКТРОСТАТИЧЕСКИЙ ФИЛЬТР RYDAIR

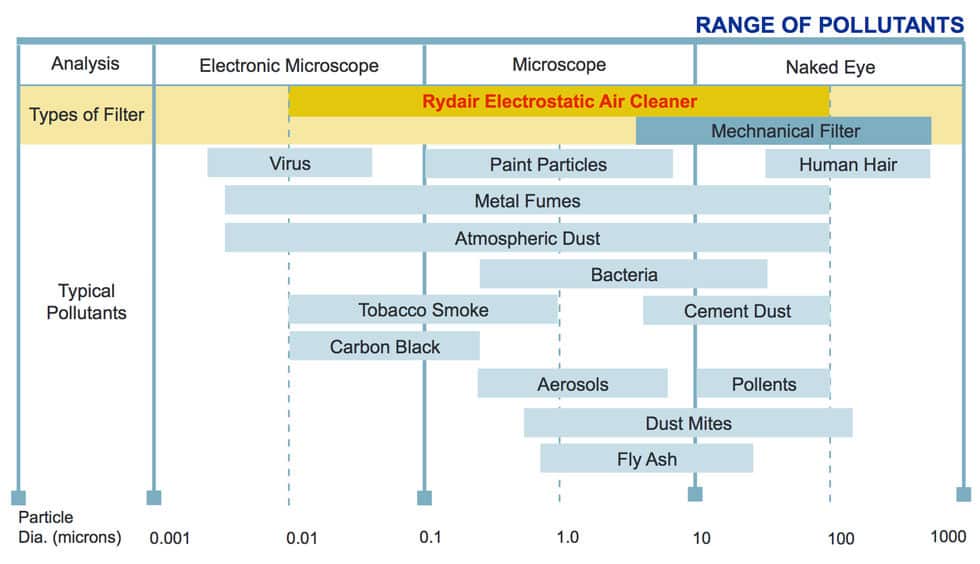

Загрязненный воздух всасывается через металлический сетчатый пред фильтр, захватывающий крупные частицы пыли. Оставшиеся мелкие частицы, размер которых более 0.01 микрона, попадают в сильное электрическое поле (ионизирующая секция), где они приобретают положительный электрический заряд. Затем заряженные частицы попадают в коллекторную секцию, изготовленную из серии параллельных пластин, чередующихся с разной полярностью, расположенных на одинаковом расстоянии друг от друга. Частицы имеющие ту же положительную полярность, что и пластины, отталкиваются, и прилипают к пластинам которые заземлены, таким образом происходит осаждение заряжённых частиц на этих пластинах. Загрязнения находятся на пластинах до тех пор, пока не будут смыты. Электростатические фильтры RydAiR задерживают как сухие, так и мокрые частицы.
ПРЕИМУЩЕСТВА ЭЛЕКТРОСТАТИЧЕСКИХ ФИЛЬТРОВ
высокая эффективность электростатической ячейки и низкая стоимость обслуживания
электростатические ячейки предназначены для большой нагрузки и длительной работы
модели серии RY имеют модульную конструкцию и могут быть сложены для увеличения производительности или эффективности
вес электростатической ячейки всего 16,5 кг что обеспечивает удобное обслуживание
УФ лампы установлены во всех электростатических фильтрах серии RY-UV
модели серии RY имеют поддон для сбора масла и жира, а также отверстие для слива собранной жидкости
модели RY серии могут быть установлены для очистки и повторной циркуляции воздуха в помещении
все кнопки и лампочки утоплены на внешней стороне дверцы чтобы не быть повреждёнными
корпус фильтра изготовлен из оцинкованной стали толщиной 1,4 мм и окрашен порошковой краской
дверцы фильтра имеют превосходное уплотнение воизбежание утечек загрязнений и подсосов воздуха
